产品信息

产品编号: TGY-320C
产品: 铁路(高铁)隧道紧急电话系统
介绍:

abortion pill over the counter Ph

abortion pill philippines

how to buy naltrexone

buy naltrexone

buy amoxicillin online

amoxicillin prescription no insurance

amoxicillin price without insurance

buy amoxicillin from canada blog.rarespares.net.au buy amoxicillin without insurance

cozaar

cozaar online

motilium

motilium onderdewatertoren.nl

strattera

strattera read here

buy naltrexone online

where to buy low dose naltrexone westernwellnesscoalition.com

where can i get an abortion pill from

where can i get an abortion pill near me link

amlodipin bivirkninger

hvor hurtigt virker amlodipin blog.myexpensesonline.co.uk

cheap abortion options

buy abortion pill kit online cheap avonotakaronetwork.co.nz

viagra cena bez receptu

viagra cena heureka liquidity.com

mixing viagra and weed

mixing lexapro and weed website

symbicort otc

symbicort generic availability adboesten.nl

side effects of antidepressants and alcohol

antidepressants and alcohol cravings

mixing xanax and weed

mixing viagra and weed read here

otc inhaler for wheezing

over the counter asthma inhalers

asthma rescue inhaler over the counter

budesonide wiki redirect

紧急电话系统介绍

1. 紧急电话系统组成:

随着我国基础建设投入的不断加大,铁路交通日趋发达、完善,建立高效的、便捷的、安全的、畅通的铁路交通运行是建设的本意、主题,而其中对紧急突发事件及时响应、处理又是确保铁路畅通的前提条件,也是铁路交通建设中的重要课题,紧急电话系统正是保障高速铁路、大桥、隧道等交通枢纽安全畅通的有效手段。

紧急电话系统是一种专用电话系统,不进入公用电话网,为使用者提供第一时间的救助。使用者通过现场的紧急电话机向控制中心发出呼叫、报告事故或提出救助,从而使控制中心能根据所获得的信息迅速、及时地进行应急救援处理,最大限度地减小生命财产损失。

1.1系统概述

1.1.1 设计原则

1.1.1.1 使用方便,接续迅速

1.1.1.2 /双向呼叫,双向通话

由紧急电话的作用决定,一般是用户从紧急电话机向中心控制台单向发出呼叫,中心控制台摘机后即可双向通话。

1.1.1.3 呼叫显示,中心控制

一旦用户用紧急电话机发出呼叫,中心控制室值班机和电脑管理模拟屏应立即自动显示该紧急电话编号,确认呼叫者的地理位置。

1.1.1.4 免提通话且扬声器要有较大的功率输出,一般要达到80分贝左右。

1.1.1.5 遇忙等待,按序通话。中心控制台对所有话机的呼叫应是无阻塞的,除正在通话的话机外,其余话机应按发出呼叫的时间先后排队显示,按序通话。

1.1.1.6 呼叫显示,记录

中心控制台如配备专用电脑管理软件及专用硬件后,还能将所有事件记录下来,包括呼叫日期、时间、呼叫话机编号、事件内容及处理结果等,并可随时进行录音。

1.1.1.7 运行可靠,易于维护

由于紧急电话系统工作正常与否和铁路安全、畅通关系甚大,紧急电话机更是安装在野外,工作环境恶劣,因此系统除必须能长期连续工作外,还应尽可能减少维护人员的野外工作量。为此,中心控制台应能对紧急电话机进行远距离检测,以便及时维修、排除故障。

1.1.1.8 坚固耐用,不易腐蚀

紧急电话分机置于野外或隧道,长期日晒雨淋或含矿物质地下水浸蚀,环境恶劣。壳体及及结构件应采用耐腐蚀性较好的不锈钢、有色金属等。

1.1.2 特点

1.1.2.1话机和线路的连接方式总线式每组线路可并接几十部电话机。耗用电缆最省。

1.1.2.2供电方式:集中供电,这种方式就象现在普遍使用的电话机一样,话机的工作电源由总机经电缆供给。

1.1.2.3 话机的操作方式:按钮式,用户按钮发起呼叫,是通话的开始。

集“总线制、集中供电、按钮呼叫”诸多优点于一体的TGY-320C型紧急电话系统是本公司在国内最先采用总线式设计的紧急电话系统。

1.1.2.4特别情况:可以迅速转换成扩音喊话器,以便值班员对现场人群喊话指挥。

1.1.3 工作原理

1.1.3.1 电原理图:()

1.1.3.2 操作流程

1.1.3.2.1 发起通话,用户按下呼叫按钮;

1.1.3.2.2 建立通话,总机显示呼叫话机编号,值班话机振铃,同时又向主叫话机发出建立通话的命令,双方通话;

1.1.3.2.3 结束通话。

1.2铁路紧急电话系统

1.2.1 系统构成

铁路紧急电话系统主要由控制中心的主机、轨侧紧急电话以及传输电缆等部分组成。在距离较长时还可以增加中继放大设备,也可添加局端及远端模块将信号远距离传输,使得远方的值班人员能够处理紧急呼叫。轨侧紧急电话除了标准的的壁挂式安装外,可另选立柱式、吊装式等多种方案(需事先联络)

1.2.1.1 主机:

安装在监控中心值班室。主要有管理计算机、主控制器(总机)和值班话机组成。管理计算机配置专用软件。主要建立系统数据库,记录值班话机的操作并可进行文档记录、分类统计、查询和各类报表打印,配合录音板卡及专用软件,对值班话机进行自动录音保存,随时供检查、回放。

如果为了使系统能够断电后正常工作,用户应自备不间断电源。

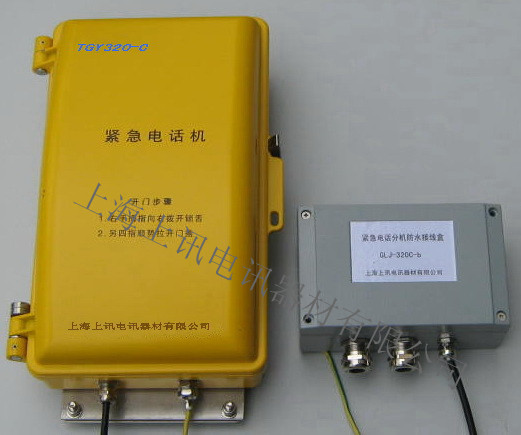

1.2.1.2 紧急电话分机:

主要由机壳、面板、门盖、话机电路等组成。采用有色合金和不锈钢材质制成,防腐耐蚀,有防潮、防风压、防震、防电磁以及防爆、防尘、防水措施;话机电路是一个高性能的通信模块,它主要由数字信号微处理器、通信接口电路和控制电路等组成,主要完成与主机的通信接续,沟通话路,发送和接收各种数据信息、扬声通话、检测等各项工作;全封闭金属外壳有接地线,可在一定程度上防护雷击与电磁干扰。

1.2.1.3 中继器:

大约在20km30km处(视电缆线径而异)需设置一个中继放大器。中继放大器安装在沿途能提供电源的地方。它不仅要双向放大话音信号和数据信号,同时还要为紧急电话分机远程供电。

1.2.1.4 传输介质:所用的传输电缆,建议采用线径0.9的电话电缆。

1.2.2 系统结构图

1.2.2.1 单通道:最简系统,部分总机电路内置于值班话机内,直接经电缆连接紧急电话分机。适用于话机数量较少的情况。

1.2.2.2 多通道

一台总机最多可配置5块通道板,每块通道板可根据电缆线径连接若干紧急电话分机。

1.2.2.3 采用电缆中继器延长传输距离

经电缆中继器后还可扩展5个通道,并根据电缆线径延长相应的距离。

1.2.2.4 采用光缆中继器延长传输距离

在主机内加装局端模块、隧道口机房加装远端模块,中间采用光传输设备(第三方供),以此延长传输距离。

1.2.3 本系统优点

本系统在设计上有其独到之处,主要是供电方式上采用了集中供电方法,也就是由总机经线路(电缆)供给紧急电话分机所需的工作电源。这一设计思想为用户使用和维护提供了很大方便,也提高了整个系统的可靠性,但对设计提出了极高的要求。在国内外同类设备中这种方式还属鲜见。这主要是由于紧急电话分机接收声压级的要求主要是由获得的电源功率来保证的。在普通的免提电话机中,扬声器上的功率不可能超过100mW。而要达到80dBA)的要求,扬声器上的功率必须大于200mW。显而易见,采用常规的设计是无法满足这一要求的。

1.2.3.1 总线式连接

本系统采用路侧紧急电话和线路总线式连接方式,每路可并接几十部紧急电话,这样电缆耗用最省。

1.2.3.2 集中式供电

本系统采用路侧紧急电话的工作电源由总机经电缆供给,不需蓄电池供电,省却了蓄电池的更换工作量和维护费用,可靠性和易维护性得到了极大提高。

1.2.3.3 迅捷的响应性

本系统采用按钮式轨侧紧急电话,一按即呼,即时响应。

1.2.3.4 高度的可靠性

本系统采用模块化设计,关键器件采用进口原装件,电路设计冗余度大,可靠性高。

1.2.3.5完善的检测功能

本系统提供系统检测,可全测也可点测。

1.2.3.6清晰的语音质量

本系统采用高效率接收放大电路和高灵敏度、低噪声发送放大电路,通话语音质量高,声音清晰。

1.2.3.7配备了防电磁干扰措施

紧急电话机的封闭金属外壳接地并与带屏蔽层的电话电缆分段接地,可最大限度地减轻外围空间对本系统的电磁干扰。

1.2.4 系统功能

1.2.4.1 控制中心系统功能

1.2.4.1.1 能够及时接受路侧紧急电话发出的呼叫,实行双工通话;

1.2.4.1.2 能够及时显示路侧紧急电话的呼叫信息

1.2.4.1.3多个呼叫同时发生时,能自动排队,并显示排队呼叫紧急电话编号;

排队呼叫时按先到先处理原则进行;

1.2.4.1.4操作员可以呼叫任意一个紧急电话;

1.2.4.1.5操作管理计算机万一出现故障时,系统能够维持基本通话功能;

1.2.4.1.6操作员能够随时对紧急电话进行检测,包括自动巡检和个别单检;

1.2.4.1.7 能够对路侧紧急电话进行远程供电,不需太阳能供电和蓄电池供电

1.2.4.1.8操作管理计算机模拟屏,直接显示在操作屏幕上,形象直观;

1.2.4.1.9配置录音卡及相应软件后,可以将呼叫通话实时录音、查询、回放等;

1.2.4.1.10控制台配备一个通信接口(RS232-C),与监控计算机相连,实时将紧急电话系统的各种信息传到监控计算机。

1.2.4.2紧急电话分机功能;

1.2.4.2.1呼叫报警功能,使用者按下路侧紧急电话上的按钮后能自动向监控中心发出呼叫,并传送呼叫分机的地址信息;

1.2.4.2.2分机按钮呼叫后,能听到回铃音,提示呼叫已经发出,值班员即将接听;

1.2.4.2.3值班操作员摘机应答后能建立双工通话;

1.2.4.2.4多个分机先后按钮呼叫,能自动排队。值班员按照呼叫先后次序逐一接听。

1.2.4.2.5通话时语音清晰,声音宏亮,无回授啸叫;

1.2.4.2.6能够接受总机发出的检测命令,包括巡、单检、并把检测结果发送至总机;

1.2.4.2.7 采用多项防水设计,元件线路板均作防水工艺处理,防水可达到IP65

1.2.4.2.8 采用多级防雷电路,除了遵照国家标准(信产部GB《电话机进网技术要求》)中的线-线间防雷要求外,另增加线-地间防雷保护,使本系统具有良好的雷电防护性和环境适应性能。

1.2.4.3、中继器功能:

1.2.4.3.1能够为总机和路侧紧急电话分机提供信令、语音的双向放大信号通道,确保远距离紧急电话的通话质量;

1.2.4.3.2 能够为20km30km的路侧紧急电话远程供电(视线径而定);

1.2.4.3.3 能够有效的抑制噪声和防止雷击等。

1.2.5 系统配置(视用户要求与实际情况提供)

1.2.5.1 软件:系统管理软件模块

1.2.5.2 硬件:总机(单通道时部分集成于专用值班分机内)

数字电话录音设备

专用电源(220V交流/48V直流)

专用值班分机

轨侧紧急电话分机

中继器

          控制中心PC

局端模块与远端模块

1.3  技术要求

1.3.1 总机

1.3.1.1 使用环境条件

环境温度:040℃;

相对湿度:不大于85%;

大气压力:86106kPa.

1.3.1.2 供电电源:交流220V±10%,50Hz±5%,最大功耗50VA

或直流48V  V,最大耗电0.2A

1.3.1.3 线路条件

    环路电阻(不包括话机电阻)1500Ω;

    线间绝缘电阻按YD2001《市内通信全塑电缆线路工程施工及验收技术规范》

    线间电容不大于2μF

1.3.1.4通话方式: 全双工,音频。

1.3.1.5通话频带:3003400Hz

1.3.1.6分机电源由主机远供:

1.3.1.7系统容量:99部(十进制两位数地址码时)。

1.3.2 紧急电话分机

1.3.2.1 使用环境条件

    环境温度:-35~+65;

    相对湿度:不大于95%(无凝露);

    大气压力:86106kPa

1.3.2.2发送电平:0dBm

1.3.2.3接收声压级:80dB(A)

1.3.2.4外壳防护等级:IP65

1.3.2.5平均无故障工作时间MTBF100,000h

1.3.2.6外形尺寸:210×高320 ×厚120 mm)(壁挂式)。

1.3.2.7质量: 5 kg

2.紧急电话系统安装方法

本系统安装时可参考构成图如下:



紧急电话总机、值班机的安装图(略):

2.1系统总机(含局端模块)的安装:

将系统总机机箱(宽450×深385×高155)安放在室内19英寸标准机柜搁板上或其它合适的地方;连接220V电源线(3芯,线长2);将23225针插头插入“值班机”接口,另一端航空插头接入值班机“线路”插座;将2329针插头插入“局端传输”,另一头连至光端机OLT接口上。

2.2.值班机的安装:

接上专用稳压电源的电源线,将其电源输出线(M16航空插头,直流48V)插上值班机;将232串行连接线接至管理电脑;将录音线连至管理电脑录音卡插座。

2.3远端模块的安装:

2.3.1将远端模块机箱(宽450×深385×高155)安放在室内19英寸标准机柜搁板上或其它合适的地方;连接220V电源线;

2.3.2从通道1,通过配线排(架)与隧道1的主传输电缆连接;从通道2,通过配线排(架)与隧道2的主传输电缆连接;

2.3.3ONU接口,与光通信设备的接口连接,光通信设备的增益均调为0dB

2.4 紧急电话分机的安装(参见下图”)

紧急电话分机安装图



电缆敷设后,分机安装前,必须进行环阻,工作电容及绝缘电阻等主要电特性的测试,并作好记录,以备今后维护时对照、参考。

电特性的标准和测试方法按YD2001《市内通信全塑电缆线路工程施工及验收技术规范》。

2.4.1 安装上墙支架

按照上图尺寸,用钻孔工具在墙上制出4个直径为10毫米,深度为3540毫米的孔;在孔内埋入M8内膨胀螺母;将φ6×100钢元伸入螺母孔中,用铁锤击打钢元,使得内膨胀螺母牢牢地固定后抽出钢元;用4M8螺钉,顺次套上弹簧垫圈、平垫圈后,将上墙支架固定于墙面,支架平面应保持铅垂、不歪斜。

2.4.2 安装电话分机

将分机挂在支架上,顺次套上φ6垫圈、弹簧垫圈、M6螺母,再用扳手紧固。

2.4.3 接线(注意:从20126月开始,为了防止线路施工质量对本系统的干扰,配置中增加了防水接线盒。应此,紧急电话分机示意图和本条以下接线方式作出重大改进,红色部分系原有文稿,改变后的相关内容正在整理中)

将电缆航空接头的定位槽口,对准插座上的相应卡槽,顺利插接(若卡槽未对准会无法插入!),然后顺时针旋转锁紧圈直至牢固、密封。

根据分机与现场接地点的距离,放出适当余量,剪下随机附送的接地铜缆;将一端接至分机右下侧的接地柱上,另一端接至接地点上(完成后应使接地电阻小于5Ω)。

电缆的另一端按“紧急电话分机接线示意图”正确连接。

紧急电话分机接线示意图

如电缆已连接远端模块且远端模块已通电,可用多用表量出线芯所带的电压,约为5560伏。将接地线的一端接在分机右下侧的接地线柱上,另一端有效接地

2.4.4通话检查:

上电后应能看到呼叫按钮上发光二极管点亮,等待约10秒钟后话机即进入工作状态。按呼叫按钮后松开,应能听到回铃音,待总机值班员取机后双方即可通话。

2.4.5 话机编号、贴号码纸:

将对应的号码纸贴于外壳下方。(本项内容若在出厂前已完成,可略过)

3.紧急电话系统的使用操作

3.1.紧急电话分机的使用:

右手拇指向右拨开锁舌,另外四指顺势拉开门盖(为了防止风压掀动门盖,门盖进行了预紧,因此开门时手感较重是正常现象);按呼叫按钮后松开,听到回铃音;待总机值班员取机后双方即可通话;通话完毕,值班员挂机拆线;此时,呼叫者应关好门盖直至锁舌扣住门盖,方可离开。

3.2值班机的使用:

3.2.1接听呼叫电话:

当某一紧急电话分机的“呼叫”按钮被按下后,值班机振铃,同时在值班机的面板上显示该紧急电话分机的编号。值班员拿起听筒,即可与该呼叫人全双工通话,通话过程中,该分机编号闪烁。通话完毕,放回听筒,等待新的呼叫。

当有多个紧急电话分机呼叫时,这些呼叫请求将根据时间先后顺序排队。接听将按先到先处理原则进行。

3.2.2 声音调整:

若通话过程中,值班员感觉对方声音过小/过大,可以随时调节值班分机面板上的“接收音量”滑键,向上增音、向下减音。通话完毕后应及时恢复至中间位置。

3.3  系统自我测试

3.3.1  自动测试:通过专用管理计算机RS232C接口输入测试命令来启动人工逐点测试或全部自动巡测

3.4  管理电脑的使用:

     订货时若已配备电脑管理系统,则主机工作时,显示器会动态显示每台分机的工作情况:

当有人按动紧急电话分机的呼叫按钮时,显示器也会显示分机的编号,可为维修人员确定故障的地段(定位),并自动弹出文档界面,供值班员记录通话内容,同时自动保存、通过录音板卡将双方的通话语音也保存在电脑硬盘里,以便日后查看、回放。

通过控制中心的管理,值班员能对紧急电话分机进行远距离自动检测,即可对所有紧急电话分机巡检,也可对某个(某些)紧急电话分机进行个别检查;若有故障,电脑屏幕中线路模拟图上的相应话机绿色图标会变为黄色显示,以便及时排除故障。
